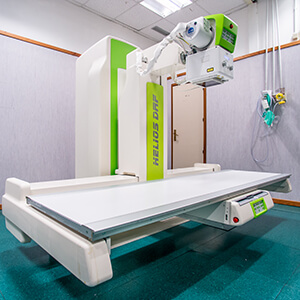

在放射線照相傾斜床中，放置患者的桌子需要以平滑的精度移動和控制。在這種類型的應用中，伺服電機和驅動器起著關鍵作用。
熒光鏡，血管造影片和其他射線照相應用可以通過獲得一系列單獨的X射線圖像來實現，然后將這些X射線圖像拼接在一起或者被動畫化以創建適合于專家醫學分析的越來越詳細的圖像。
除了利用先進的計算機軟件處理高分辨率放射成像之外，放置患者的桌子需要以平滑的精度移動和控制 - 通常在很寬的角度和位置范圍內。
伺服電機和伺服驅動器可用于確保醫療患者的安全和平穩運動。
可靠，精確的動作
對于上下胃腸鋇增強研究，該表需要將患者從水平位置平穩地傾斜到垂直位置。這種運動允許液體流過患者的消化系統，同時通過熒光X射線源實時捕獲。
床的每次移動必須設計成便于操作者的最佳使用，以確保最大的患者安全并防止患者在檢查期間移動。
伺服電機和驅動解決方案
每張床配備六個Parker SMB低慣量無刷伺服電機，電流范圍為3至10 Nm，其中四個電機配有一個保持制動器，以增加安全性。
此外，6個SLVD-N伺服驅動器（從5到10 A）接收來自控制器的命令信號，放大信號并將電流傳輸?shù)剿欧姍C，以產生所需的精確運動，扭矩和定位范圍。
第一臺伺服電機控制工作臺的上下運動，方便病人使用，使工作臺降低到地面以下至少43厘米，是同類產品中最低的。第二個電機允許工作臺向外橫向移動30厘米。同時，第三和第四電動機控制X射線源的傾斜投影。第五個伺服電機控制固定X射線源的色譜柱的運動，使其從工作臺表面延伸至180厘米。第六個也是最后一個電機控制工作臺的傾斜運動，為熒光透視和其他射線照相應用提供90°的完整運動范圍。
與派克專家密切合作，與以前使用的解決方案相比，制造商能夠提高可靠性和運動可重復性。
“我們之所以選擇派克，是因為他們的聲譽，質量和產品的可靠性。此外，得益于派克的創新技術，我們可以不斷提高機器的性能。與Parker合作是有利可圖的，最終的受益者是醫療人員，當然還有病人自己提供的技術和商業支持。“
