直線模組歐規同步帶

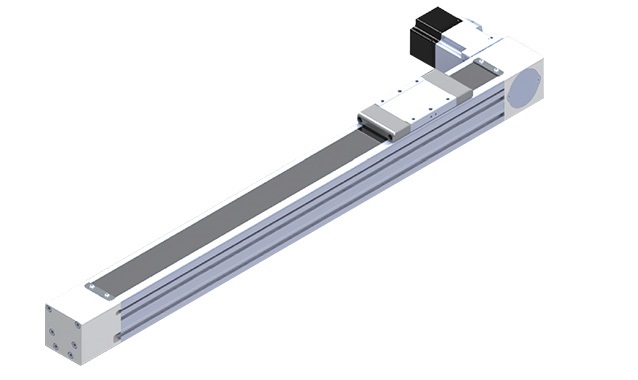

森遠達MS-EB皮帶滑臺是一種能提供直線運動的機械結構，可臥式或者立式使用，也可以組合成特定的運動機構使用一—即自動化行業中通常稱為XY軸、XYZ軸等多軸向運動機構。
相關產品
-
直線模組標準絲桿森遠達MS-BS直線模組通常由導軌、絲桿和滾珠滑塊組成，其中滾珠絲桿是其核心部件之一。滾珠絲桿采用滾珠的滾動來實現高效的線性運動傳遞，具有精度高、承載能力大、摩擦小等優點。它常被應用于需要精密定位和高速運動的機械系統中，如數控機床、自動化生產線等領域。支持定制高低溫環境-40度+80度. -
直線模組密封式絲桿摩森自主研發的一款封閉式滾珠絲桿直線模組，產品結構簡單，底部滑動螺母設計，安裝方便，實用性強，性價比高，行程可定制，可搭建兩軸、三軸運動系統,安裝簡單，是特殊惡劣環境使用，在全封閉線性模組基礎上做防塵防屑結構的遮罩設計，使落塵或雜屑不會掉入滑臺本體內進而影響作業;拉伸大，壓縮小，硬物沖撞不變形，耐油酸，耐高溫，使用壽命長。 -
直線模組全密封內嵌森遠達MS-OQS內嵌式滑臺模組是一種高集成的直線運動單元，鋁本體與導軌一體化設計，滑塊與滑座為一體化，模組滑臺產品緊湊輕巧達到省空間與高負載。直線模組可選配自潤滑部件，30000km免維護。 機座采用U型高強度鋁合金，內嵌不銹鋼導軌與底座一體磨削成型，導軌溝槽采用2列45°接觸角哥特式結構設計，提供四個方向均等負載能力，通過適當?shù)匿撉蝾A(yù)緊力可實現高精度和高剛性。另外產品采用全密封設計，運行的低發塵量，整體能達到無塵等級要求。 -
直線模組半密封內嵌森遠達滾珠絲杠直線執行器采用MS-BQS滾珠絲杠，可以提供高精度和穩定的運動。它們適用于高重復精度、重載、高負載和扭矩應用。支持定制高低溫-40度+80度.
-
同步帶驅動 型號 MS-EB60 MS-EB60H 電機轉速 500 1000 1500 2000 2500 3000 500 1000 1500 2000 2500 3000 最高速度 500 1000 1500 2000 2500 3000 500 1000 1500 1500 2500 3000 最大負載 22 14 10 8 6 5 22 14 10 8 6 5 重復位置精準度 ±0.05 *導程 60 額定推力 122 行程范圍 100-3000MM/50行程遞增 電機功率 400 皮帶寬度 200 導軌規格 W15XH12 感應器 EE-SX674(NPN) 型號 MS-EB80 MS-EB80H 電機功率 400w 750w 400w 750w 行星減速機 1899-12-31 5:01 1899-12-31 10:01 1899-12-31 5:01 1899-12-31 10:01 1899-12-31 5:01 1899-12-31 10:01 1899-12-31 5:01 1899-12-31 10:01 *導程 176/5 176/10 176/5 176/10 176/5 176/10 176/5 176/10 最高速度 1760 880 1760 880 1760 880 1760 880 最大負載水平 25 50 50 80 30 60 58 100 最大負載垂直 10 20 18 38 10 22 20 40 額定推力 208 416 385 770 208 416 385 770 行程范圍 100-5700MM/50行程遞增 重復位置精準度 ±0.05 皮帶寬度 30(S8M) 導軌規格 W20XH15.5 感應器 EE-SX674(NPN) 型號 MS-EB100 MS-EB100H 電機功率 750w 1000w 400w 750w 1500W 電機額定扭矩 2.4 3.2 2.4 3.2 4.77 行星減速機 1899-12-31 15:01 1899-12-31 10:01 1899-12-31 15:01 1899-12-31 5:01 1899-12-31 10:01 1899-12-31 15:01 1899-12-31 10:01 1899-12-31 15:01 1899-12-31 10:01 1899-12-31 15:01 *導程 1224/15 224/10 224/15 176/5 224/10 224/15 224/10 225/15 224/10 224/15 最高速度 750 1120 750 1760 1120 750 1120 750 1120 750 最大負載水平 90 80 120 30 85 128 114 170 160 240 最大負載垂直 45 40 60 10 30 45 40 60 70 105 額定推力 900 800 1200 208 600 900 800 1200 1150 1750 行程范圍 100-10000MM/50行程遞增 重復位置精準度 ±0.05 皮帶寬度 50(S8M) 導軌規格 W28XH23 感應器 EE-SX764(NPN) 型號 MS-EB120 MS-EB140 電機功率 1000w 1000w 1500w 電機額定扭矩 4.77 4.77 7.16 行星減速機 1899-12-31 10:01 1899-12-31 15:01 1899-12-31 20:01 1900-1-1 1:01 1899-12-31 20:01 1900-1-1 1:01 1899-12-31 20:01 1900-1-1 1:01 *導程 224/10 224/15 224/20 224 272/10 272/20 272/10 272/30 /25 最高速度 747 498 373 299 453 363 453 363 最大負載水平 120 180 220 280 180 250 270 400 最大負載垂直 50 80 105 135 85 120 135 200 額定推力 1070 1606 2141 2676 1763 2204 2646 3308 行程范圍 100-10000MM/50行程遞增 重復位置精準度 ±0.05 皮帶寬度 50(S8M) 導軌規格 W23XH20 感應器 FC-SPX307Z(NPN)
