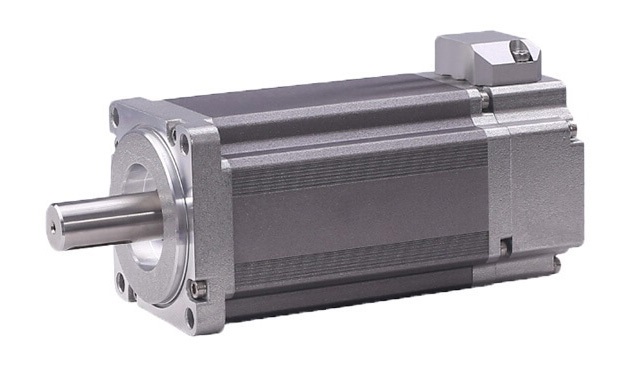

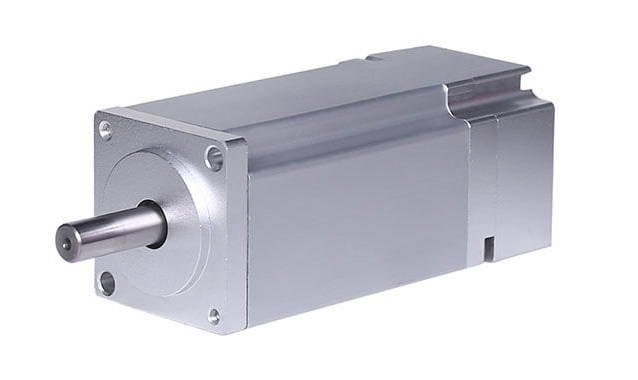

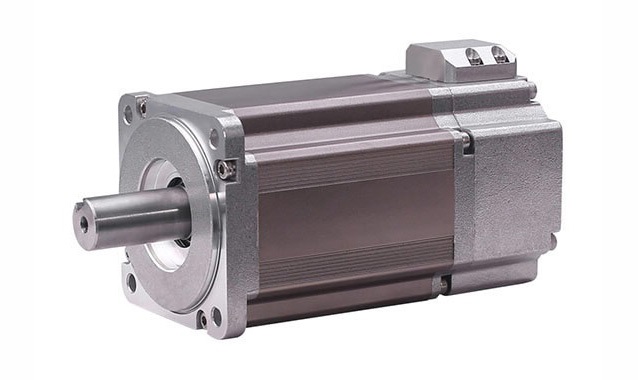

DDON真空伺服電機
真空伺服電機采用全新的設計，選用適合的材料，通過新的生產工藝完成對特殊電機的制造、檢驗。真空伺服電機特點：標準化設計生產100～750W產品，可定做其他規格工作環境溫度-196℃至+200℃，線圈溫度達300℃，適應真空10-7pa，可提供低壓直流和高壓交流旋轉
可選配內置溫度傳感器。
相關產品
-
DDON真空步進電機真空步進電機采用全新的設計，選用適合的材料，通過新的生產工藝完成對特殊電機的制造、檢驗。低溫-196℃，高溫+200℃，真空度優于10-7Pa。標準設計28、42、57、86框號兩相四線制混合式步進電機，還可依需要定制其他規格馬達，或定制耐輻射、抗霉菌、耐沖擊、出軸形式等特殊需求。 -
真空減速機GP真空減速機可配合本公司所列步進電機和伺服電機使用，標準化設計制造40、60、80三種規格，可定制其他規格，工作溫度-196℃至+200℃，使用真空度10-7Pa，平均使用壽命連續運轉5000小時。 -
真空模組真空模組，可以在10^-7Pa的真空環境下運行，耐溫達200℃，真空模組的設計首要考慮機構和材料。此系列產品大部分組件采用不銹鋼加工或熱膨脹系數相當?shù)牟⑶页鰵饴实椎牟牧稀４讼盗挟a(chǎn)品主要應用于真空室，高溫室，高潔凈度環境。 -
PhytronVSS/VSH真空電機德國Phytron真空電機（VSS / VSH）是空間技術30多年經驗的成熟結果。兩相混合式步進電機的特殊設計專為高達10-11hPa的真空應用而設計。適用于特殊環境條件，如低溫和高溫或極端輻射強度。
標準化設計生產100~1800W產品，可定制其它規格
工作環境溫度-196℃至+200℃，線圈溫度可達300℃
適用真空度10-7Pa
可提供低壓直流和高壓交流選擇。
可選配內置溫度傳感器
真空伺服電機
-全新結構設計，重點關注真空、高溫和深低溫應用。
產品特點：
| 環境溫度25℃ | 100W | 400W | 750W | ||
| 規格 | HSV-24-100 | HSV-220-100 | HSV-24-400 | HSV-220-400 | HSV-220-750 |
| 額定轉速 | 3000 | ||||
| 最大轉速 | 3500 | ||||
| 額定扭矩(N*m) | 0.32 | 0.32 | 1.27 | 1.27 | 2.3 |
| 最大扭矩(N*m) | 0.64 | 0.64 | 2.54 | 2.54 | 4.6 |
| 額定電流(A) | 5 | 0.6 | 11 | 2.4 | 3.8 |
| 峰值電流(A) | 10 | 1.2 | 22 | 4.8 | 7.6 |
| 線圈電阻(Ω) | 0.42 | 41 | 0.25 | 4.8 | 2.2 |
| 線圈電感(mH) | 0.36 | 49 | 0.56 | 12.9 | 12 |
| 轉矩常數(N*m/A) | 0.064 | 0.457 | 0.115 | 0.529 | 0.632 |
| 轉動慣量(Kg*m2×10-4) | 0.051 | 0.302 | 2.45 | ||
| 質量(Kg) | 0.47 | 1.68 | 2.86 | ||
| 徑向負荷(N) | 40 | 40 | 60 | 60 | 90 |
| 軸向負荷(N) | 25 | 25 | 40 | 40 | 60 |
| 絕緣等級 | C | ||||
| 防護等級 | IP54 | ||||
| 訂貨型號 | 列：hsv-220-400-HT-**(RA:耐輻射 TS：溫度傳感器） | ||||

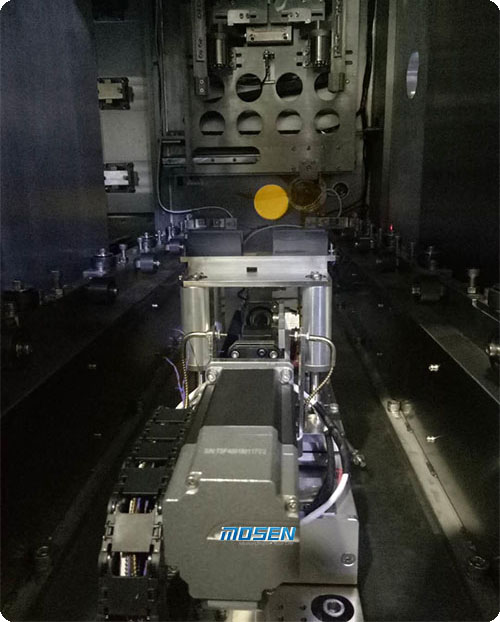

真空鍍膜：高溫+100℃，真空度10-3Pa
標準的可選溫度范圍
| 溫度等級 | 等級代碼 | 溫度范圍（℃） | 機殼允許溫度（℃） | 真空度pa(可定制） |
| 寬溫 | NT-L2 | -40..... +85 | +115 | / |
| NT-L3 | -60......+85 | +115 | / | |
| 高溫真空 | VMT1 | -20......+200 | 10-1 | 10-3 |
| VMT2 | -20......+150 | 10-3 | 10-3 | |
| VHT1 | -20......+200 | 10-7 | 10-5 | |
| VHT2 | -20......+160 | 10-7 | 10-5 | |
| 深低溫 | VTL3 | -60~+100 | +130 | 10-1 |
| NTL4 | -80~+85 | +115 | / | |
| SLT | -196~+40 | +100 | / |
-
HSV真空伺服電機-選型手冊
在線瀏覽
點擊下載
